Desintegradora Cammann 127
- Retira machos e brocas de M-2 a M-12
- Regulagem de potência universal
- Instalação na fábrica e treinamento pessoal
- Portátil, precisa e fácil na remoção de machos e brocas
- Garantia de 2 anos e manuntenção permanente
- Trabalha em conjunto com acessório LP58 ou com furadeira
Funcionamento do Equipamento
A fonte é ligada a uma tomada 220v e o cabeçote vibrador acoplado no acessório LP-58 ou em uma furadeira. A peça é posicionada na mesa da furadeira de forma que a haste desintegradora consiga localizar-se no centro da ferramenta quebrada e alojada na peça. Inicia-se então a operação que consiste praticamente em executar um furo no centro da ferramenta alojada na peça, após a execução remove-se os pedaços com uma pinça ou pinhão.

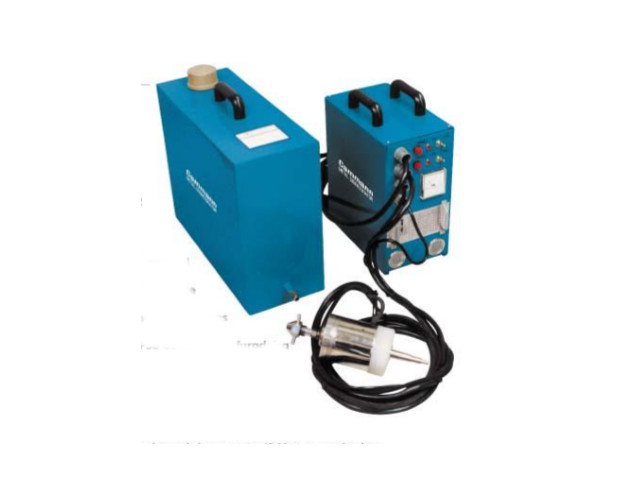

Construída em uma pequena caixa de aço onde aloja-se o transformador, a bomba hidraúlica e o comando. Tamanho da máquina 370mm de altura, 190mm de largura e 310mm de comprimento. Peso 22kg.
A outra caixa é um tanque onde fica armazenado o líquido refrigerante com capacidade para 40 litros.
Tamanho do tanque: 400mm de altura, 200mm de largura e 310mm de comprimento.
Ambas possuiem alças para transportá-las com facilidade.
A Máquina é projetada para retirar machos e brocas de M-2 a M-12.
Para sua instalação é necessária ter o acessório Articulador Automático Cammann LP 58 ou uma furadeira e uma fonte de energia 220 volts.
Transformador primário recebe 220 volts. Potência de 1KWA e sistema especial para curto circuito prolongado, quando ocorre má operação.
O cabeçote vibrador trabalha em baixa voltagem (24v). É acoplado ao acessório articulador automático cammann LP-58 ou a uma furadeira por intermédio de um suporte universal cônico nº2, possuindo na extremidade uma parte paralela para fixação em qualquer tipo de mandril.
A haste que suporta o mandril, tem uma porca para regulagem da vibração.
A bomba é um monobloco de 0,5 C.V. que injeta o líquido refrigerante no sistema de refrigeração.
O líquido refrigerante é oléo solúvel a 5% de diluição com um tanque capaz de armanezenar 40 litros.
A máquina é projetada para trabalhar com eletrodos que variam de 1.02mm /.040" a 7,24mm / .285" de diâmetro.
Exemplos de tempos gastos em média e consumo dos eletrodos de Molibdênio para a desintegração de machos e brocas.
| Medida do Macho por 1" de comprimento | Tempo Médio | Consumo dos eletrodo molibdênio por polegada de macho ou broca |
|---|---|---|
| 1/4" M-6 | 15 Minutos | 2,0 mm |
| 17/32" M-12 | 17 Minutos | 2,0 mm |
