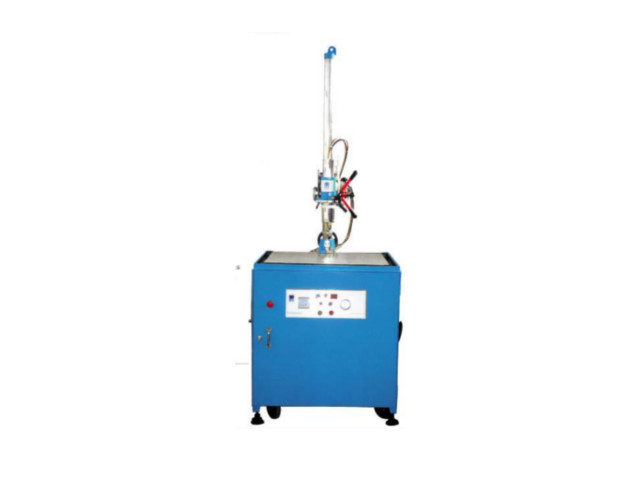

Desintegradora Cammann C-76 A
- Mesa 751-900 cm
- 8 Regulagem de potência
- Retira macho e broca de qualquer tamanho
- Instalação na fábrica e treinamento do pessoal
- Rápida, precisa e fácil na remoção de machos e brocas
- Garantia de 2 anos e manuntenção permanente
Como Funciona o Processo de Desintegração
Consiste na criação de regulares e intermitentes acros elétricos, que produzem altas temperaturas (5000 ºC) no metal duro da broca ou macho, sendo que o metal é pulverizado no interior da haste, lavando e carregando o metal pulverizado
Funcionamento do Equipamento
A fonte é ligada a uma tomada 220v e o cabeçote vibrador acoplado no acessório LP-58 ou em uma furadeira. A peça é posicionada na mesa da furadeira de forma que a haste desintegradora consiga localizar-se no centro da ferramenta quebrada e alojada na peça. Inicia-se então a operação que consiste praticamente em executar um furo no centro da ferramenta alojada na peça, após a execução remove-se os pedaços com uma pinça ou pinhão.
Construída em ferro fundido é ligada por tubos de aço, feita para trabalhar em posição universal. Diâmetro da coluna vertical 75mm. Diâmetro da coluna horizontal 50mm. Ela suporta uma carga de até 2.500kg Pode ser adaptada em uma base magnética. O gabinete é construído em chapas de aço nº 12 e dobrada em ângulos montado sobre roletes de borracha dura, com castelo rotativo e parafusos de nivelamento incorporado à base.
A máquina possui 08 regulagens de sensibilidade de corte. Para sua instalação é necessário ar comprido e uma fonte de energia 220v.
Transformador primário recebe 220 volts (ou outra corrente sob especificação). Corrente alternada, monofásica 60 hertz. Todos os componentes são montados em chassis de aço. A caixa de força é totalmente no gabinete e pode ser facilmente removida.
Cabeçote alojador e vibrador pneumático. O formado por haste e pinhão, tem um curso de 150mm, para o movimento vetical. O mesmo é usinado com precisão em ferro fundido nodular, de superfície lisa.
A haste que suporta o mandril, tem um anel de regulagem, para ser totalmente protegida de eventuais danos. A haste do cabeçote é em aço endurecido e seu acabamento tem uma tolerância de centéssimos de milímetro.
A superfície é cromada na haste e no cilindro. Ela se movimenta dentro de um sistema de bolas anti fricção encaixando em uma bucha de nylon isolante, para proteção total do curto.
O cabeçote é totalmente selado e impermeável, a prova de umidade provocada pelo líquido refrigerante. O sistema é sim-automático com gravidade controlada através de mola compensadora, ajustável.
A bomba é um monobloco de 0,5 C.V.
Cuidado sistema de circulação do líquido refrigerante, para manter a máquina limpa e refrigerada. Dispõe de um sistema de regulagem progressiva.
O líquido refrigerante é oléo solúvel a 5% de diluição com um tanque nesta configuração com capacidade de 100 litros.
A máquina é projetada para trabalhar com eletrodos que variam de 0,508mm a 25,4mm de diâmetro.
Exemplos de tempos gastos em média e consumo dos eletrodos de Molibdênio para a desintegração de machos e brocas.
| Medida do Macho por 1" de comprimento | Tempo Médio | Consumo dos eletrodo molibdênio por polegada de macho ou broca |
|---|---|---|
| 1/4" M-6 | 1 Minuto | - |
| 5/16" M-13 | 1,5 Minutos | - |
| 3/8" M-15 | 2,5 Minutos | - |
| 1/2" M-20 | 3,5 Minutos | - |
